Komplettkolben mit integrierter Endlagendämpfung Prädifa Produktserie DP

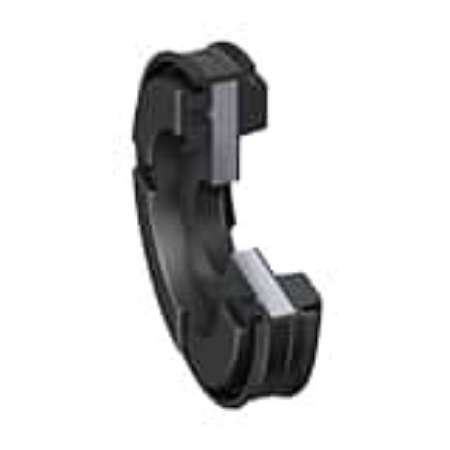

Der doppeltwirkende Pneumatik-Komplettkolben DP ist ein Zwei-Komponenten-Dichtungsdesign, bestehend aus einem metallischen Trägerelement mit anvulkanisiertem Führungssteg und Dichtlippen. Der Komplettkolben erfüllt drei Funktionen: Abdichten, Führen und Endlagendämpfung.

• Aufgrund der anwendungsoptimierten Geometrie und Werkstoffe sowohl bei geölter als auch bei ölfreier Druckluft einsetzbar (nach Montagefettung).
• Mechanische Dämpfung der Zylinder durch stirnseitige Dämpfungspuffer mit eingearbeiteten Be-/Entlüftungskanälen.
• Multifunktionales Element: Dichtung, Führung, Dämpfung.
• Sofortiges Ansprechen (volle Druckbeaufschlagung) durch eingearbeitete Belüftungskanäle.
• Guter Verschleißwiderstand.
• Idealer Korrosionsschutz durch vollständige Elastomerummantelung.
• Leichter Lauf durch optimale Abstimmung der Funktionslippen.
• Einfache Befestigung auf der Kolbenstange ohne zusätzliche Dichtelemente.
• Einfache Montage durch integrierte statische Dichtfunktion.
• Ausgezeichnete Medienbeständigkeit bei geeigneter Werkstoffauswahl.
• Geringe Bauhöhe des Komplettkolbens ermöglicht kurzbauende Zylinder.
• Vielseitig einsetzbarer Komplettkolben für nahezu alle Zylinderbauformen.

Anwendungsbereich:
Komplettkolben mit Endlagendämpfung für doppeltwirkende Pneumatikzylinder, bei denen keine zu hohen Seitenführungskräfte (lange Hübe sowie Knickmomente) auftreten.

Der Magnetkolben DP mit integrierter Endlagendämpfung ist in den folgenden Werkstoffen verfügbar:
• Z5051 - Industriebereich
• Z5067 - Hohe Temperaturen
• Z5086 - Mittlere Beanspruchung

Preis	Name	Maximale Betriebstemperatur (C)	Minimale Betriebstemperatur (C)	Nutbreite	AuSSendurchmesser (mm)	Innendurchmesser (mm)	Element höhe (mm)	Dichtungsmaterial	Medien	Polymer-Materialoptionen	Maximaler Betriebsdruck	Minimale Betriebstemperatur	Maximale Betriebstemperatur	Maximale Oberflächengeschwindigkeit	Maßeinheit	Dämpfungsmechanismus	Thermischer Anwendungstyp	Nenndruck
Produkt anfragen	DP1003Z5051	80	-30	1.800	10	3	5	Z5051	Pneumatic	NBR (Acrylnitril-Butadien-Kautschuk)	16 bar	-30 to -20 °C	80 to 200 °C	1 m/sec	Length: mm	Nein	Standard moderate Temperature (-35 °C to 100 °C) °C	Betriebsdruck Pneumatik (< 16 bar ) bar
Produkt anfragen	DP1203Z5051	80	-30	2.3	12	4.5	6	Z5051	Pneumatic	NBR (Acrylnitril-Butadien-Kautschuk)	16 bar	-30 to -20 °C	80 to 200 °C	1 m/sec	Length: mm	Nein	Standard moderate Temperature (-35 °C to 100 °C) °C	Betriebsdruck Pneumatik (< 16 bar ) bar
Produkt anfragen	DP1603Z5051	80	-30	2.3	16	4.5	6.5	Z5051	Pneumatic	NBR (Acrylnitril-Butadien-Kautschuk)	16 bar	-30 to -20 °C	80 to 200 °C	1 m/sec	Length: mm	Nein	Standard moderate Temperature (-35 °C to 100 °C) °C	Betriebsdruck Pneumatik (< 16 bar ) bar
